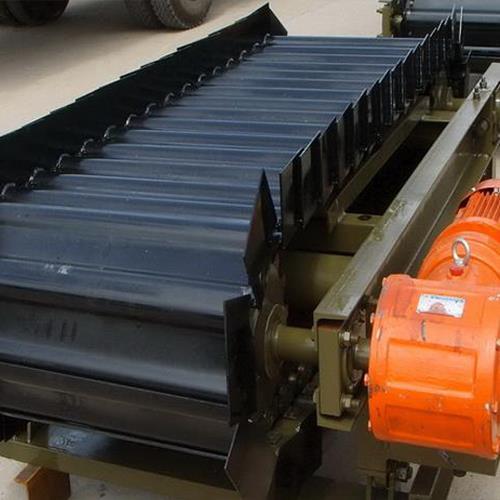

链板秤中两大机构的结构装配

编辑:潍坊鹏卓机械制造有限公司时间:2021-01-21

  一、链板秤中称量段桥式的称重机构:

  该机构包括了机架,其特征在于:机架上进行水平并列接连了四根横梁,其中上面两根横梁中间左右两头分别连接了承重导轨并且与其形成桥式结构,下方两根横梁中间左右两头也分别连接了承重导轨并与其形成桥式结构,四承重导轨左右两边两条分别位于同一条直线上;在上下方两根横梁左右的两边分别连接了悬挂支座,中间的两根横梁左右两边分连有称重衡量支座,左右称重衡量支座中间分别经过单性连接片相接连,在固定悬挂支座外侧分别连接有可调节悬挂支座,可以调整悬挂支座上方分设了预载调节螺栓。该机构结构新颖、设计紧凑合理、抗外界扰动能力强、受力传递性好、预载调节方便。

  二、链板秤传送带中的张紧装置:

  该装置包括机架、固定在机架上的螺杆螺母机构和张紧滑块,在机架上,设有与张紧滑块相配合的滑动槽,其中螺杆螺母机构中的螺母固定在张紧滑块上,该螺杆螺母机构中的螺杆贯通于设置在机架左右两个呈水平轴线的孔内,其特征是:还设有与螺杆螺母机构相连接的蜗杆蜗轮机构。

  在该链板秤传送带的张紧装置中,采用蜗杆蜗轮机构和螺杆螺母机构相结合的方式,达到减速增力的成果,张紧传送带或纠正传送带跑偏,大大减少了现场工人的劳动强度,改进了传送带调整成果,增加了设备计量精度和生产效率。
