链板秤的构造与应用案例分享

编辑:潍坊鹏卓机械制造有限公司时间:2020-12-31

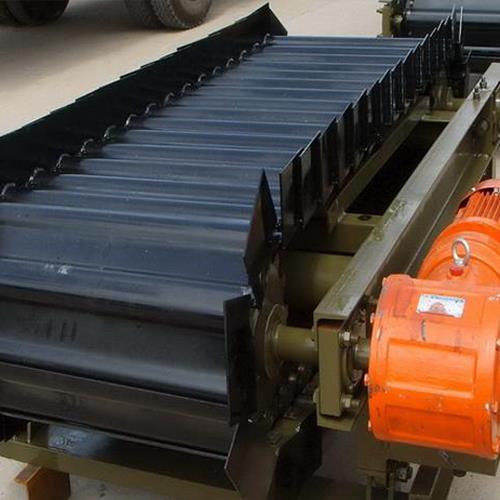

  据悉,链板秤是调速式的裙板给料机,其称量框架是悬臂式的,其进料端两侧的十字簧片为悬臂式称量框架的支点;在出料端,由钢缆将框架的悬臂吊装在上部的传力板上,传力板将力传递到称重传感器。

  链轮、裙板输送带、直流电机和减速机均装在称量框架上,并有配重可使支点两侧力矩调整平衡,空载时称重传感器基本不受力。

  料斗固定在支撑框架上,上部有法兰,能与库底法兰连接,并有棒阀调节下料量。料斗下面有可调节的滑动底板,与输送带成既定角度。滑动底板可前后调节,使出料点刚好在十字簧片的支点上;滑动底板的另一作用是承受料斗中物料的压力。如无此底板,仓中物料经过料斗堆在输送带上,这将限制称量框架的自由度而无法计量。料斗的出口设有可调节的闸板,根据物料粒度和流量大小,可由闸板调节输送带上物料的高度。

  应用案例:

  链板秤通常用于温度为150~300℃物料的计量和定量给料。

  该秤相当于轻型裙板式给料机,也可以用于粒度较大的物料的定量给料,但要使物料能从料斗中通畅地落下来,粒度也不能过大,一般不大于100毫米为好。另外,这种给料机还可以用于磨蚀性较强的物料的计量和喂料,以及出冷却机熟料的计量。当熟料经链斗输送机和提升机输送入库时,如果在链斗输送机上无法安装计量设备,而在熟料库顶有安装位置,则可在库顶安装链板秤。这种情况只要将拖动电机改为交流恒速电机,二次仪表采用FCO411型微机控制器便可。
