板式喂料机工作原理和结构组成

编辑:潍坊鹏卓机械制造有限公司时间:2022-10-07

  一)板式喂料机的工作原理

  重型板式给料机是将电动机的动力,经过联轴器和减速器驱动链轮轴旋转,通过链轮齿与链条销轴啮合,拖动链板作连续直线运动,链板由安装在机架上的支重轮和链轮支承,并通过调整拉紧装置使其链条与链轮正确啮合,完成输送给料之目的。

  二)喂料机的结构组成:

  板式喂料机主要由头轮组合;机架;回转体;驱动装置;链支重轮;下托轮 ;尾轮组合 ;头罩等件组成,其主要特点简介如下:

  1、头轮组合由轴、轴承座、链轮及轴承联轴器等件组成,通过安装在轴上的两个链轮拖动槽板连续运动,实现运输给料之目的,链轮与轴为键联接,主轴通过锁紧盘与减速器联接。

  2、机架主梁为H型钢结构,在上、下翼板之间焊有若干筋板,两个H型主梁由若干槽钢、工字钢组焊为一整体,其结构坚固稳定。

  3、回转体是由槽板1、履带链2等件组成,槽板为双圆弧搭接式,采用低合金钢板组焊而成,不漏料,其特点是节距误差小,运动平稳,拉力大、不需要润滑。

  4、板式喂料机的驱动装置是由电动机、联轴器、硬齿面齿轮减速器、机架等件组成,重量轻、速比大、承载能力高,拆装及维修方便。

  5、链支重轮是由缓冲座、滚动轴承、轴、滚轮、密封圈、压盖等件组成,主要用来支承链条的工作段,保证链条正常运行并承受一部分物料的冲击和料仓的压力,还可限制链条的跑偏。

  6、下托辊是由支承、密封圈、滚动轴承、轴、滚轮、压盖等件组成,主要用来支承回空槽板,避免因链板自重而产生过大的挠度而影响正常运行。

  7、尾部装置是一种螺旋杆拉紧机构,它主要由轴、两个托轮、轴承、轴承 座、碟形弹簧、及拉紧螺杆等组成。托轮是通过键固定在轴上,轴的两端装有双列调心滚子轴承和轴承座。轴承座装在机架两侧,并在滑板之间前后滑动,调节链条的张紧力及纠正运行链板的跑偏。

  8、栏板头罩是由侧板组合、端板、盖板、支腿等件组成。主要用来侧面挡料以防散料。

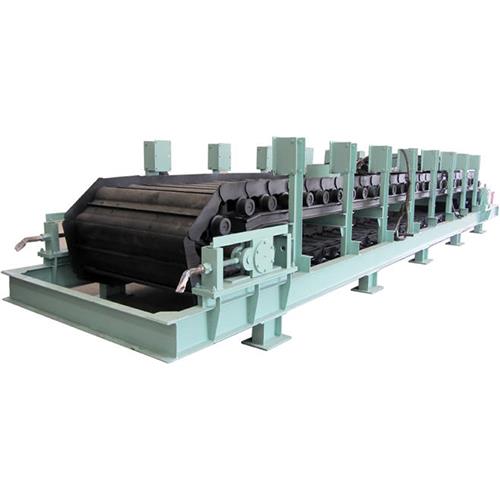

板式喂料机工作原理和结构组成

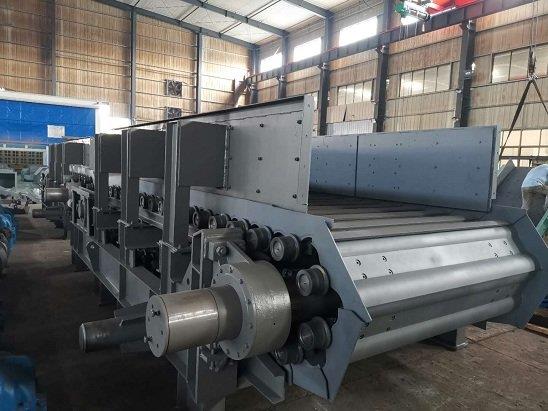

板式喂料机工作原理和结构组成
