双轴加湿机各系统的功能简介

编辑:潍坊鹏卓机械制造有限公司时间:2021-09-03

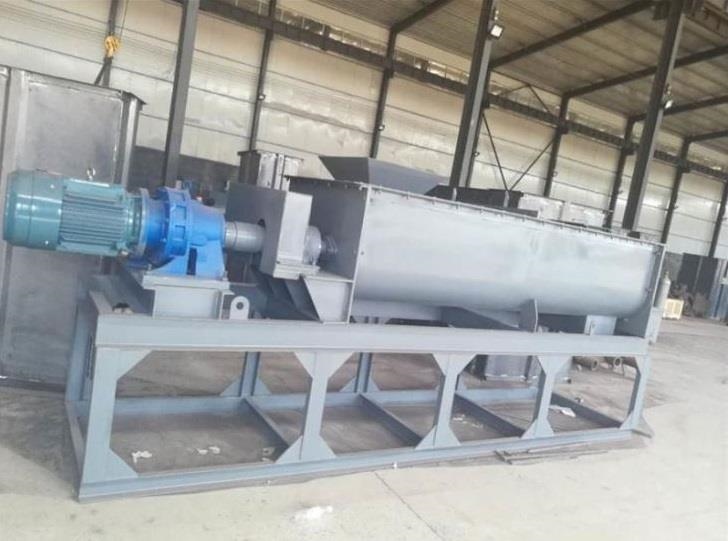

  双轴加湿机广泛应用于农药、化工、医药、颜料、染料、食品、涂料、建材、冶金等领域物料的搅拌。

  在搅拌机的生产运行过程中,配料、下料和搅拌为并发过程,其控制系统硬件采用模拟称重传感器和称重显示器作为检测和转换设备,实时检测气缸内物料总量的变化,并发送给下位机可编程控制器PLC,PLC采用西门子SIMATICS7-200.由PLC将它与上位机PC传送过来的设定值相比较,根据PLC中的控制算法所得出的控制输出量,经过交流变频器分别控制了各原料包喂料装置电机的启停和转速,达自动、稳定、正确配料的目的。

  自动化控制系统的软件部分由用VB语言编制的上位机作监控之软件和用PLC语言编制的下位机控制软件组成,监控软件中包括了模拟运行显示、配料设置、参数调整、生产记录统计打印、故障报表等七个操作界面,主要功能如下∶

  (1)实时的监控加湿搅拌机工作的状态、动画模拟现场工作情况;(2)向下位机发出命令参数,启停双轴加湿机,设置自动或手动操作模式;(3)实时监控搅拌加湿机工作状况,故障报警,保存故障信息、日期、时间等以供分析;(4)设置配料配比参数,能够保存多个配料,可以在线进行修改、打印配比的参数;(5)设置和存储系统的工作参数;(6)实时的记录系统在生产过程中的有关参数,可以供于操作人员查找某一时间段的生产记录;(7)可生成生产记录报表,统计各班次的生产状况。

  软件包中包括了下列几模块∶(1)接收、显示模块,(2)故障监测与处理模块,(3)发送参数模块。(4)设置配料及配料参数模块,(5)生产过程的记录与统计模块.

  双轴加湿机控制软件以PLC编程软件为平台,包括初始化、启动、停止、数据处理等7个子程序及接收数据等三个中断服务的程序,其主要功能是∶(1)接收由称重仪以及上位机传送出的数据并进行处理,(2)能进行手动及自动进行操作和切换,(3)根据现场称重及系统设置参数启动和停止操作,(4)称重数据应当符合实时性。
