揭秘轻型板式喂料机的整体构造

　　在破碎站破碎物料（原煤或岩泥）前,为了使卸料槽内的物料运输到破碎机内,需要安装一套自制板式喂料机装置,符合破碎站生产的需要。该装置在使用中能承受物料的冲击,给料均匀,维修方便,同时根据物料量的多少,采用变频技术控制链板的速度。

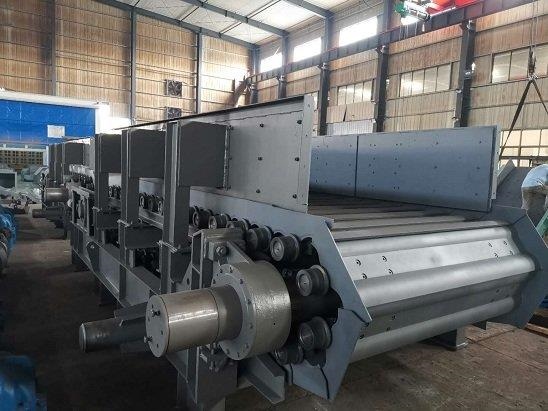

　　对此,有研究提供一种轻型板式喂料机。该设备包括有机架和变频控制柜,其特征在于∶变频控制柜连接有驱动电动机,驱动电动机连接有液力耦合器,液力耦合器连接有减速机,减速机连接了主动双排式链轮,主动双排链轮装设了驱动式双排链条,驱动双排式链条连接了从动式双排链轮,该排链轮又连接了主动链轮轴,此主动链轮轴与轴承相连,轴承装设了骨架油封,主动链轮轴装设了主动轴承座,主动轴承座设置在机架下方,与主动轴承座相对应的机架下面装设了从动轴承座,该从动轴承座里面装设了从动链轮轴,主动链轮轴和从动链轮轴之间装设了主链条,主链条装设了链条调节器,从动链轮轴上方的机架上面装设了重板,重板上面装设了衬板,在重板下面的两侧装设了下重板导槽,重板上方装设了挡煤板,挡煤板里侧的机架上装设了立板,立板下方装设了料槽,机架的中部装设了上支重轮支架,该支架的上面装设了上支重轮,在其下方装设了下支重支架,下支重支架上装设了下支重轮。

　　重板与衬板经螺栓连接,衬板与主链条经焊接固定；为了在使用中重板不易变形,在重板下增加上支重轮,同时在其表面焊接立板和立筋。链条调节器,安装在从动轴承轴的前、后端,起张紧主链条的作用。

　　该轻型板式喂料机的结构简单,给料均匀,使用效率显明,维修方便,制造成本低。
