重型链板输送机新紧链器的设计方案

编辑:潍坊鹏卓机械制造有限公司时间:2021-04-30

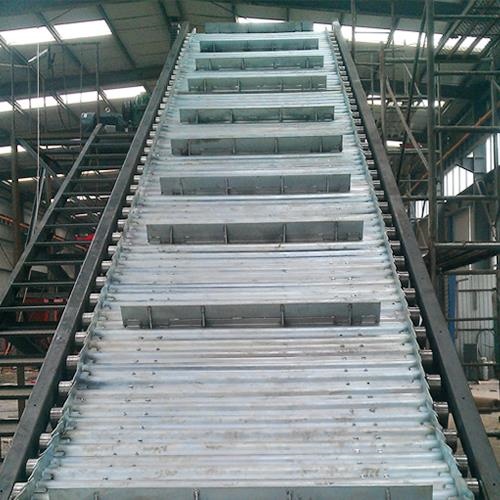

  我们知道,重型链板输送机是一种能够在短距离巷道使用的运煤设备,在某矿井下各掘进巷道开口运煤、跨轨道卧底运煤、横川短距离运煤均使用SGW-40T输送机。一种是随巷道掘进任一延长的,一种是固定长期运行的。输送机正常运行需大链张紧程度适合,大链过松在运行中会产生刮板脱槽、机头处大链脱链轮的情况发生。巷道掘进作业过程中,输送机随巷道延伸需频繁进行延长施工,其中延长工序中的解链和接链工作需要使用紧链器;固定输送机在运行一段时间后因大链磨损导致链松后也需要紧链,所以使用重型链板输送设备需配备安全、效率、经济的紧链装置。

  根据前文所述重型链板输送机紧链器所现问题,技术人员根据现实状况,设计了一种安全、经济的紧链器,其动力源够大,紧链行程够长,投资小。具体设计方案如下:

  使用井下常用的手拉葫芦作为紧链的动力设施,但手拉葫芦本身带的挂钩不能挂于刮板链上,需要借助其他辅助设施,设计了一种方便简易的卡链装置。

  加工时使用Q345B型号的钢板,将钢板割成半圆形,圆形顶部割一个圆孔,用来挂手拉葫芦,半圆形底部设计成钩状可卡住大链两端,底部是一个卡槽,固定端与整体装置焊接为一个整体,活动端可根据大链宽度进行调整,宽度调整合适后,使用螺丝将活动端固定。

  紧链时将2个紧链装置卡在大链上,紧固牢靠后挂手拉葫芦、紧链,达到张紧度要求后,更换一截短链,更换结束后,松手拉葫芦,运行输送机,查看紧链成果,如果未达到运行要求,继续重复以上步骤,达到正常运行要求。经过使用实践,使用5T的手拉葫芦方式能符合使用链板输送机正常掘进过程中输送机运行的要求。

  经紧链能力验证、材料强度核算表明,手拉葫芦式紧链方式能符合该矿使用40T重型链板输送机紧链的安全、经济、牢靠的要求,且长达3m的紧链行程能够符合一次紧链就位的需求,通过在该矿XV2207巷和XV2204巷掘进过程中使用,紧链成果良好,实践证明此装置能够符合掘进作业的要求。
