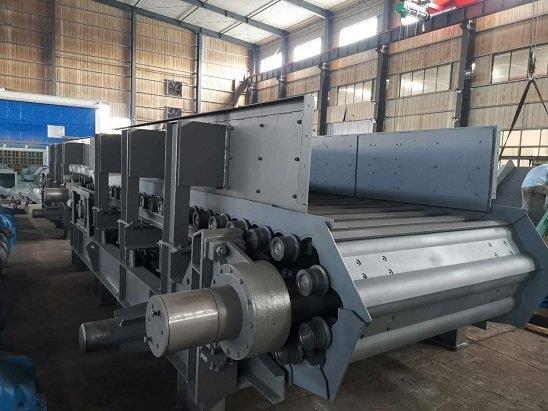

高温自动定量板式喂料机的结构与工作过程

编辑:潍坊鹏卓机械制造有限公司时间:2021-02-28

  本文说一种输送计量过程中不受物料的高温而影响计量精度的链板式高温自动定量喂料机。该板式喂料机的结构与工作过程如下:

  该设备结构中,包括进料斗下设输送控制计量装置,输送控制计量装置下方设有清扫装置,与程序控制的系统,输送控制计量的装置是为由链轮带动了单面翻板链条,单面翻板链条上面覆有链板输送带。

  输送控制计量装置下方还设有传感器装置,在链板输送带下方装设了若干个列柔性导轨,其中两侧柔性导轨与若干个承托导轨连接,承托导轨分接了传感器。

  链板式输送带有若干个两头呈弧形的链板叠加制成,一端弧度大,另一端弧度小,每块链板小的弧度端叠在另一块链板大的弧度端;链板两端的弧形为不规则弧形。

  该板式喂料机的工作过程为:

  由进料斗所属的闸板阀调节料层厚度(采用厚料层,不易堵料,大大增进了工作效率),启动该设备所属的每个电机(低速运转)。物料经料斗均匀地落在由单面翻板链条连接的链板上,由电机驱动主动轴上的后链轮,带动链轮、链条传动输送,成功将高温物料从料斗卸出,解决高温物料对皮带的损坏,减低生产过程中造成的高成本浪费。

  在计量部位采用柔性导轨承托输送链条,柔性导轨采用硬度低的材质,减少与链条之间的应摩擦,增加了链条的使用,减少设备的维护次数。

  输送过程中由采用全悬浮式结构的四只精度较高的秤重传感器,所产生的数据对物料进行准确的控制,此结构无滞后,动态响应快,使称重精度从3%上提到1%,增加了计量精度。设备底部配有刮板清扫器,将回程链板散落的物料送至下料斗,完成自动清洁。

  板式喂料机以上动作实现了规范化和连续化生产,保障了水泥的产量和品质。
