防堵料称量式链板秤的整体配置说明

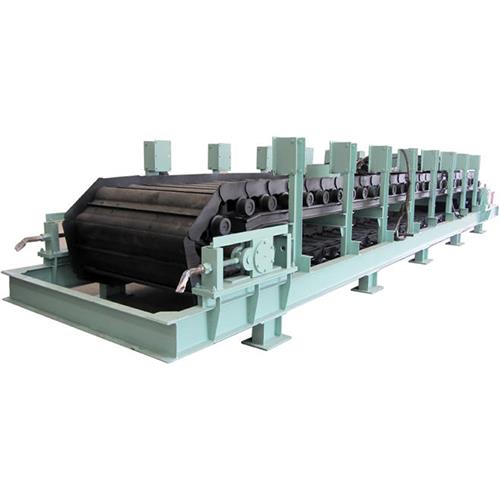

　　本文讲解一种防堵料称量式的链板秤,该设备可增进下料的流畅性。

　　该设备包括底板座、主机本体、称重器和二号电机,所述底板座内部通过轴承装设有转钮,转钮的顶部装设有丝杆，底板座顶部的两侧装设有导向杆,丝杆外壁装设有贯穿导向杆的支撑架,支撑架的顶部较接有支撑块,支撑块的内侧装设有主机本体,支撑块的顶部装设有滑轨,滑轨内部的顶部装设有固定架，固定架的内侧装设有下料斗,支撑块的顶部装设有安装座,支撑块的顶部装设有二号电机。

　　其中支撑块的前壁装设有一号电机,一号电机输出端与链板秤主机本体的一端相连接。

　　秤主机本体的外壁装设有称重器,称重器的两端装设有链板本体。下料斗的一侧装设有连接块,连接块的一侧装设有传动框体。二号电机的输出端装设有贯穿安装座的转动架,转动架外壁插入传动框体的内壁。

　　采用本技术方案,该装置通过启动二号电机带动转动架发生旋转,从而转动架在传动框体内部上下位置移动,进而带动传动框体和连接块进行左右位置移动,则该结构便于带动下料斗处物料进行充分下落，且通过转动转钮带动丝杆发生旋转,从而丝杆带动支撑架在导向杆内上下移动,进而便于对链板秤链板本体的上下料高度进行调整。
