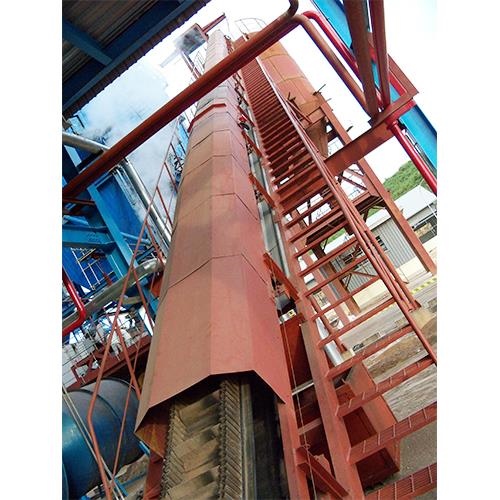

大倾角皮带输送机的结构组成

　　结构组成：

　　1、波状挡边输送带：

　　在大倾角皮带输送机中起曳引和承载作用。波状挡边、横隔板和基带形成了输送物料的“闸”形容器,从而实现大倾角输送。

　　2、驱动装置：

　　是输送机中的动力部分，系由Y系列电动机,ZJ型轴装式减速器,楔块式逆止器组成。

　　3、传动滚轮：

　　是动力传递的主要部件,输送带借其与传动滚筒之间的摩擦力而运行，本系列传动滚筒有胶面和光面之分,胶面滚筒是为了增加滚筒和输送带之间的附着力。

　　4、改向滚筒：

　　用于改变输送带的运行方向，改向滚筒用于输送带下表面(非承载面)。

　　5、压带轮：

　　用于改变输送带的运行方向,压带轮用于输送带上表面(承载面)。

　　6、托辊：

　　托辊用于支承输送带和带上的物料、使其稳定运行，本系列有上平行托辊、下平型托辊两种型式。

　　7、托带辊：

　　托带辊用于在凸弧段机架上支承输送带下分支,其支承于挡边输送带两侧的空边上，若干组托带辊形成一个圆弧段用于使输送带改向，托带辊采用悬臂支承。

　　8、立辊：

　　立辊大倾角皮带输送机用于限制输送带跑偏,并安装在上、下过度段机架上，每个过滤段机架上设有4个,上、下分各两个。

　　9、拍打轮清料装置：

　　用于拍打输送带背面,震落粘在输送带上的物料。

　　10、拉紧装置：

　　主要作用：①使输送带具有充分的张力，输送带和传动滚筒间不打滑；②限制输送带在各支承间的垂度,使输送机正常运转，本系列采用螺旋拉紧装置。

　　11、其他装置：

　　机架、头部漏斗、头部护罩、导料槽、中间架、中间架支腿等：在大倾角皮带输送机中分别起支承、耐尘和导料作用，本系列中间架支腿有低式、中式和高式三种，下水平段和倾斜只配用低式中间架支腿,而上下水平段根据不同的头架(低式、中式和高式头架)分别配用不同的中间架支腿(低式、中式和高式中间架支腿)。
