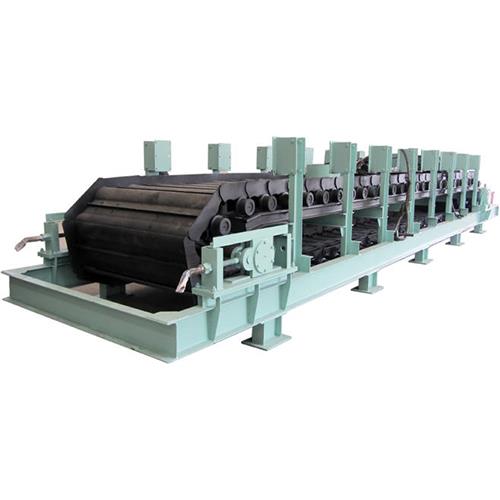

板式喂料机结构及其使用过程的详解

编辑:潍坊鹏卓机械制造有限公司时间:2021-09-30

  板式喂料机主要包括进料斗、输送控制计量装置、清扫装置、程序控制系统组成。其中进料斗由主体、闸板阀组成,由此调节物料的高度。输送控制计量装置由链轮、单面翻板链条、链板、导轨、传感器装置、张紧装置、电机、主动轴、被动轴所组成。

  该机输送控制计量装置的链板材质为Cr,链条连接结构设计为双弧形的,链板与链板之间互相吻合,间隙小于mm,运行过程中不会卡料,耐高温、耐摩擦;并配备集中润滑装置。

  该机采用三列链轮传动以加固链板对载荷的承受力,不变形。并选择后链轮驱动,使链板处于全悬浮状态,减少外力对计量精度的影响。

  该板式喂料机的传感器装置由传感器支架、传感器、承托导轨所组成,承托导轨让荷重信号去形成平面区域计量,计量精度高,控制越准确。

  还设有张紧装置,可时刻调节输送带的张进度。

  该喂料机在使用的时候是这样的,由进料斗所属的闸板阀调节料层厚度(采用厚料层,不易堵料,大大增进工作效率),启动该设备所属的所有电机(低速运转)。物料经料斗均匀地落在由单面翻板链条连接的链板上,由电机驱动主动轴上的后链轮,带动链轮、链条传动输送,成功将高温物料从料斗卸出,解决高温物料对皮带的损伤,降低生产过程中造成的高成本浪费。

  在计量部位采用柔性导轨承托输送链条,柔性导轨采用硬度低的材质,减少与链条之间的应摩擦,延长链条的使用,减少设备的维护次数。输送过程中由采用全悬浮式结构的四只精度较高的秤重传感器所产生的数据对物料进行准确的控制,此结构无滞后,动态响应快,使称重精度从3%上提到1%,增进了计量精度。设备底部配有刮板清扫器,将回程链板散落的物料送到下料斗;完成自动清洁。

  以上动作使板式喂料机实现了规范化和连续化生产,保持了水泥的产量和品质。
