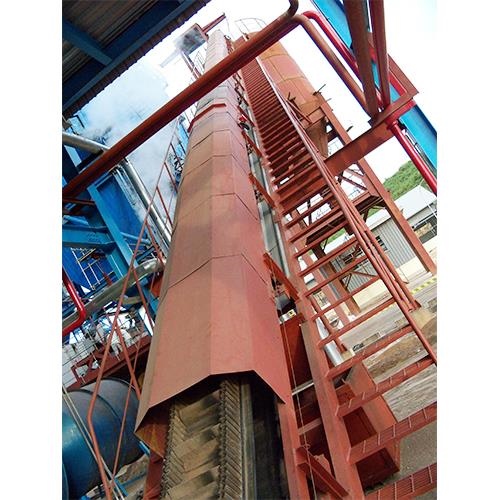

大倾角皮带输送机的安全与便于维护的设计

编辑:潍坊鹏卓机械制造有限公司时间:2021-07-23

  一、安全防护措施的设计:

  1、头部高挡板:

  由于大倾角皮带输送机机头处的托辊组的槽角是从25°逐渐变为0°或从50°逐渐变为φ°,在托辊组的槽角变化过程中,胶带上的原煤的倾斜角度也在不断的发生变化,这会引发滚煤现象。因此需要在大倾角皮带输送机机头托辊组的槽角处设置1组高挡板,其中挡板的高度可以调节,且高挡板的开口宽度随着煤断面的扩大而逐渐变大。

  2、压挡装置:

  压挡装置主要是为了防止胶带跑偏,主要由挡板装置、压带挡偏装置以及机架组成,其中挡板装置主要由具有阻燃性的橡胶挡板组成,橡胶挡板固定在定位转动轴上。每隔20m在大倾角输送机上设置1组,托辊组通过向前倾斜来防止胶带跑偏,但当胶带出现跑偏时,压带挡偏装置依靠机械自动纠正胶带。托辊组形成的槽弧形和挡板的弧形之间可以吻合,当煤在大倾角胶带上向上运行时,难免会出现煤块向下滚落的现象,压挡装置就能挡住下滑的煤块,减低煤块大量滚落现象的出现,同时也上提了运输的安全性。

  二、便于应用的设计:

  由于大倾角皮带输送机的倾斜角度大,使得在大倾角输送机上安装和调试设备会有一些难度,因此要设计便于安装、调试和维护的结构。

  1、托辊组:

  4节托辊构成承载托辊组,且4节托辊分两列布置。边侧托辊的托辊轴安装在其外侧的支柱上,且为了便于纠正跑偏的胶带,可以在托辊轴的位置安装3个U型卡槽,当胶带出现跑偏的情况时,只要抬高托辊,并挂在相应的U型卡槽内。

  回程的托辊采用双节辊式,托辊布置成V形,这样既可以调整跑偏胶带的前倾角度又可以加强托辊的刚度。V型托辊安装在支腿上,并在其两边设置3个U型卡槽,也是通过抬高托辊挂在相应的U型卡槽内来解决胶带跑偏问题。

  2、中部机架:

  由于安装大倾角输送机的巷道倾斜角度大,宽度较小,为了方便安装大倾角皮带输送机,设计长为3m的中间架,中间架上安设有支腿联接孔以及托辊组支架。

  3、张紧装置:
