探秘重型链板输送机的构造设计及设计基准

编辑:潍坊鹏卓机械制造有限公司时间:2020-11-20

  一、构造设计:

  据悉,重型链板输送机又俗称为板链,其主要组成部件有链条面板、带滚轮链条、两侧轨道、驱动装置、张紧装置及机架等,下面重点介绍链条面板、链条和张紧装置。

  1、链条面板:

  链条面板一般为长方形槽钢U 型面板,经过沉头里的六角锁紧螺栓与螺母板紧固于链条链板的上面。依据作用特点的不同,链条的面板可以分有三种类型,分别为带轮胎限位条面板、带拨杆面板和普通面板。

  2、链条与滚轮:

  重型链板输送机一般通过两条单边带滚轮的链条驱动,车体的重量主要作用在链条两侧的行走滚轮上,行走滚轮采用40Gr耐磨材料,内有两个深沟球轴承,以降低摩擦系数;内链板、外链板材质45MN,滚子、套筒材质为20钢,链条破断载荷不小于450KN,许用载荷不小于 45KN。

  3、张紧装置:

  张紧装置一般设置在从动件内,运用螺旋机构。调整时,通过旋转螺钉改变主从轴之间的中心距离来控制链条张力。在螺杆旁的机架上安装有一个与螺杆轴平行的刻度钢尺,用于张力调整时的常规位置检查、校核和调整量的观察。

  二、链板输送机的运动原理:

  当设备处于自动模式,且没有任一工艺暂停时,驱动电机得电转动,通过减速机传动,主动轴获得大扭矩,从而带动板链匀速运转。若选取的链条节距为0.25m,每个车位间距内有23块链条面板,则其运动学模型如下。

  三、链板输送机的设计基准:

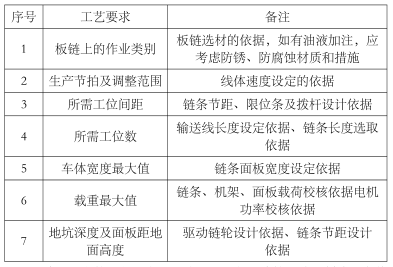

  在重型链板输送机设计制造前,应先明确设备所需要满足的工艺要求,根据工艺要求进行相应的设计及选材,主要的工艺要求如下∶

  明确了以上的工艺要求后,就可以进行具体的设计、制造与安装了。
